三極管全稱半導體三極管，也稱雙極型晶體管、晶體三極管，在電路中主要起開關和放大電流的作用，按照半導體排列方式分為NPN和PNP兩種，三極管給人直觀感覺具有三個管腳，就像二極管一樣有兩個管腳，正如其名，該元件具有B（基極），C（集電極），E（發射極）。

三極管的作用

（1）主要起開關作用；

（2）起處理放大信號的作用，各種聲音，圖像，文字處理等等各種信號。

三極管的構成

三極管的內部構成必須要滿足以下條件：

①基區做得很薄摻雜的濃度較低；

②發射區摻雜的濃度比較大，以便于發射載流子；

③集電區它的面積大，便于收集載流子面，形成電流每秒開關200K次以上，（兩百千次）。

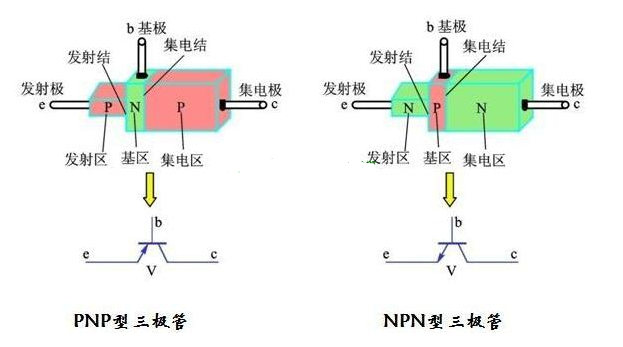

比如NPN型三極管，由兩個N區1個P區構成，也可分發射區、基區、集電區這三個區，它有三個集，每個區各引出一條腳，叫三個集，他們分別是基極d、發射極e、集電極c，所以從外形上看，三極管有三個腳。

三極管的功能和特點有哪些？

三極管在電路中與前面說的兩個器件是不同的，它具有電流放大功能。我們知道晶閘管是根據其內部具有強烈的電流正反饋?zhàn)饔枚构茏訉?dǎo)通；場效應管是由于電場的作用“打通”了PN結，使管子導通；那么三極管是由于什么原因促使其導通的呢？我們從三極管的內部可見其端倪。

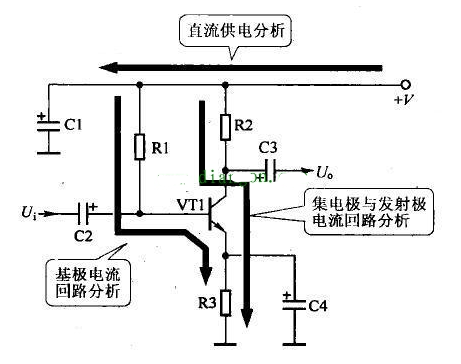

有示意圖可知，要使三極管導通必須符合以下條件，我們先要給三極管基極一個基極電流；然后三個電極之間要構成一定的偏壓條件，那就是發射結要給予正向電壓、集電結要給予反向電壓之后，對于NPN三極管來說才有電流從集電極C流向發射極E（對于PNP三極管電流則是從發射極E流向集電極C的），由此可知三極管是一個電流型的控制器件。三極管和場效應管功能類似，都可以作為信號放大、振蕩和調制用。

+
